熱管換熱器
  • 熱管換熱器

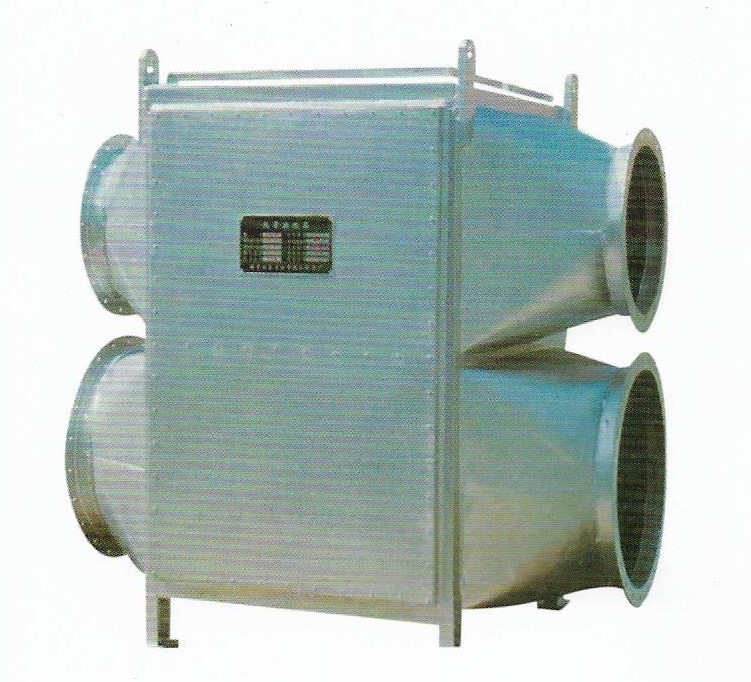

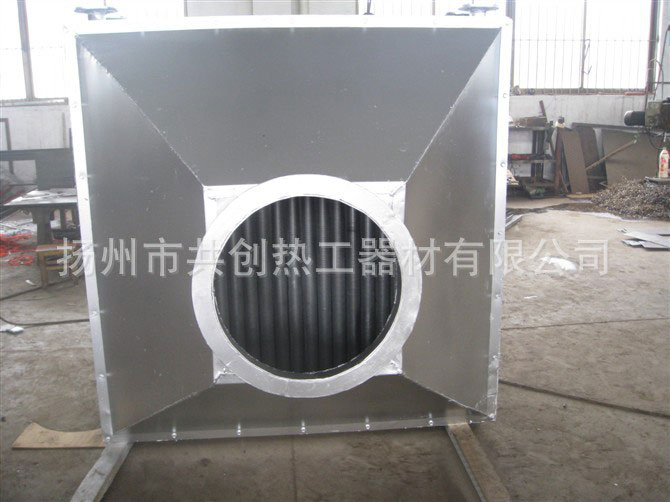

熱管換熱器

詳細信息



熱管換熱器的型號和用途

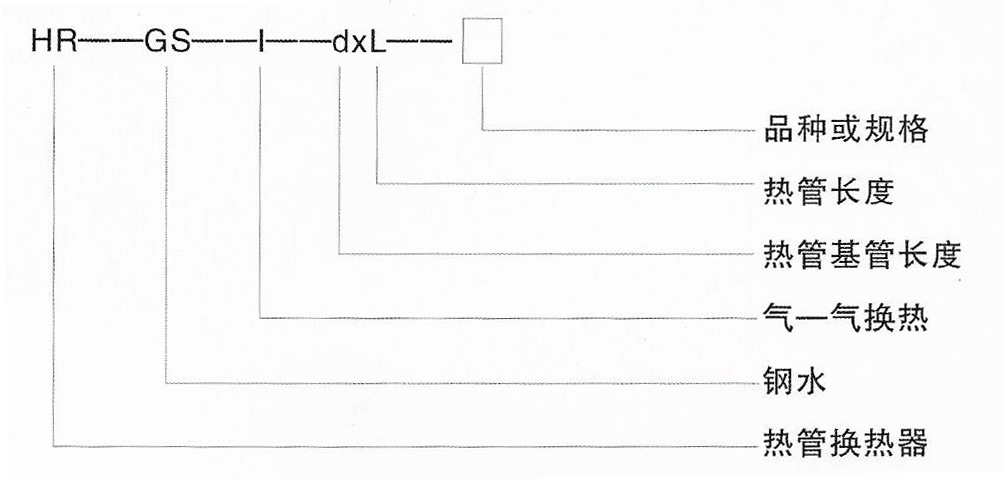

一、型號含義:



二、規格及用途:

1. [20x10′~420x10′(KJ)每20萬KJ一個檔次]

名稱 運行方式 冷熱測流體壓力降 投資回收時間 外形尺寸
(mm)
用途
熱管換熱器 氣—氣
(QQ)
<30pa/排 五個月至一年 深:500-2500
600-2000
1600-4000
降低煙溫,回收余熱,加熱空氣。
提高給水溫度。提供生活用水。
氣—液
(QY)
氣—氣—液
(QQY)
兼有氣—氣、氣—液的用途。



2. 特殊需要,另行設計:

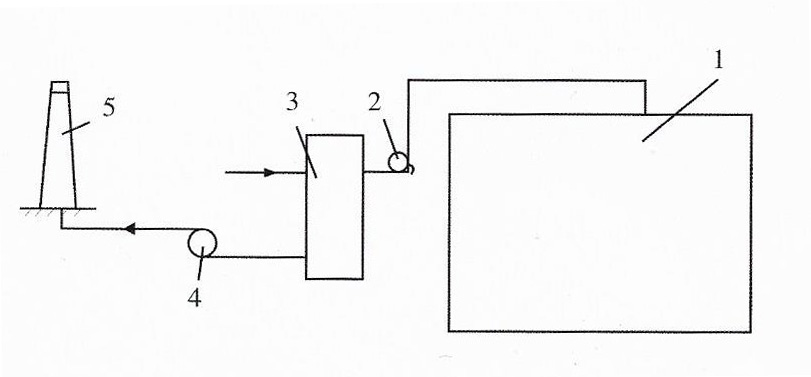

1、鍋爐    2、鼓風機    3、熱管換熱器
4、引風機    5、煙囪



概述

熱管是一種效率高的傳熱元件。有這種元件構成的熱管換熱器,具有傳熱效率高、結構緊湊、占地面積小、阻力低、維修方便等優點。近年來在熱能利用和余熱回收等技術領域日益受到人們的重視。



一、熱管的構造和簡單原理

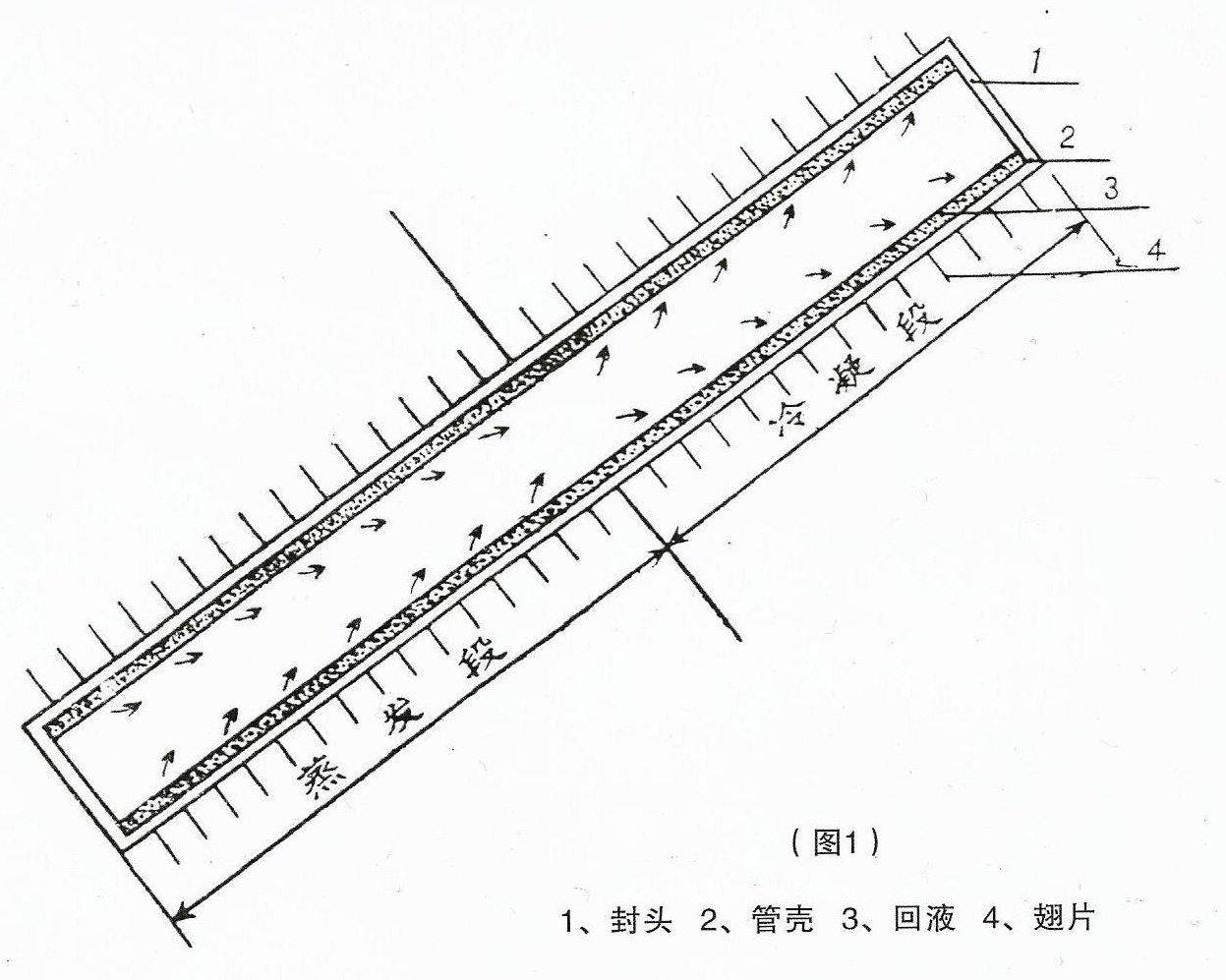

熱管就是將普通的金屬管子抽成真空,注入工作液體后密封的管子。通常是由管殼、管芯和工作介質三部分組成。重力式熱管利用重力場回流,不設管芯。(圖1)



二、各種熱管結構型式、規格

A)碳鋼——水重力式熱管:

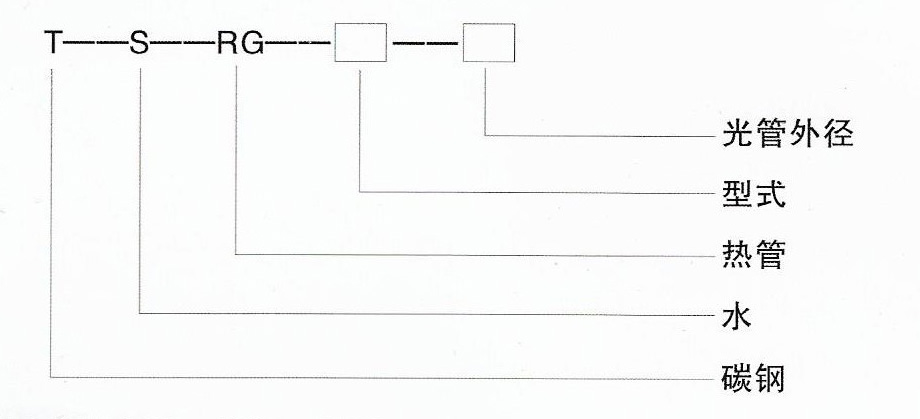

1. 型式符號含義:



2. 結構型式分為 I 型、II 型、III 型

I 型——熱管全長均有翅片;II 型——熱管全長部分有翅片;III 型——熱管全長均為光管。



3. 規格

型號 光管外徑
(d)
長度
(L)
備注
TSRG-( I 、II 、III )-25 25 ≤2000 特殊設計長徑不受此限制
TSRG-( I 、II 、III )-32 32 ≤3000
TSRG- I -38 38 ≤4000
TSRG- I -42 42 ≤4500
TSRG- I -50 50 ≤6000

注:肋片厚≤1.5   肋高h=1/2光管外距   節距t=3~20mm



B)其他熱管:

     銅——水熱管     (T′SRG    管殼外徑d=16、20、25)

     銅——丙銅熱管     (T′SRG    管殼外徑d=16、20、25)

     鋁——丙銅熱管     (LSRG    管殼外徑d=16、20、25)

注:其它介質還有萘、導熱姆、甲醇等。



[返回]    熱管換熱器
